电磁流量计,在污水处理、化工中是经常涉及到的仪表。很多朋友会遇到各种各样的问题:流量数值不稳定、流量计始终测不准、流量计经常损坏,到底要怎么解决?

对于流量计这样的现场一次仪表啊

选型准确非常重要

但是更重要的是……


电磁流量计错误安装方式

问题一:流量数值波动大

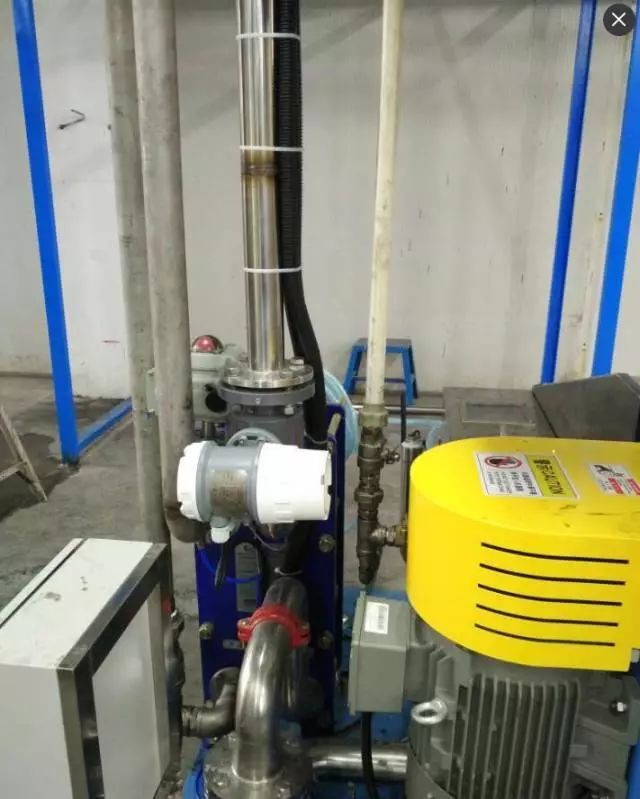

某现场,客户的电磁流量计数值一直跳动,根本停不下来。这是怎么回事?

图片关键词

案例分析

在现场有泵紧挨着流量计。流体在经过流量计的时候是处于紊流状态(也就是水打漩涡),这种情况下,流量计在测量时,会受到较大干扰,就出现了这样的现象。

解决方法

电磁流量计在安装时要远离泵,至少5倍以上口径的直管段距离,保证流体稳定。

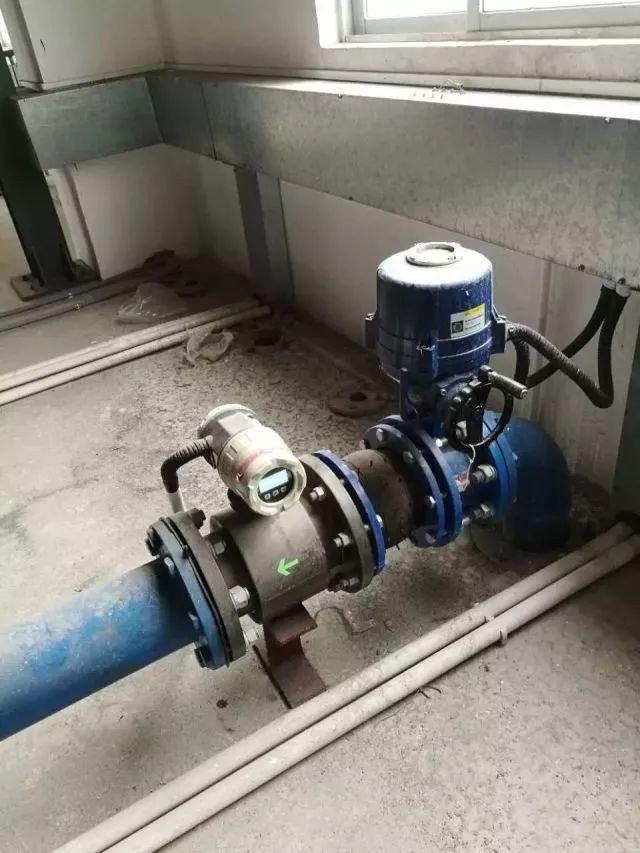

 安装在阀门附近的类似案例

图片关键词

问题二:流量始终测不准

某客户现场,流量测量始终不准,有时候还会出现空管报警和下限报警的现象。

图片关键词

案例分析

从上图看到,管道只有半管子水不到,说明电磁流量计根本就没有满管呀,这怎么可能测得准呢?

解决方法

在流量计出口,安装一段管道延长,进行缩径,让液体充满整个管道。

问题三:电磁流量计经常损坏

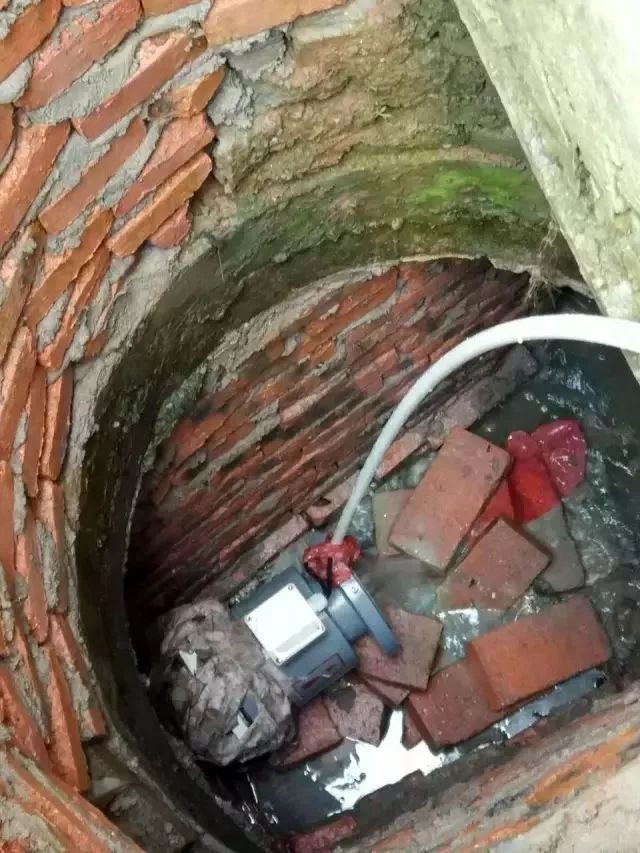

我们把水抽抽掉看,原来在井这里,被淹了好久的电磁流量计宝宝,一般电磁流量计是IP65的防护等级,防雨淋还行,水浸泡就GG思密达了。而且这个安装......

流量计出来就是大水池啊!

图片关键词

案例分析

像这样长期可能存在水浸泡危险的场合,一定要选择IP68防护等级,可以支持水浸泡的电磁流量计,不然这个浸水损坏,损失就大咯。

解决方法

建议选用IP68防护等级,如果现场管道不支持缩径的,可以将污水集中起来,然后重新铺管道,用泵打出来之后,安装流量计。或者改为超声波明渠流量计。

当然还有更多千奇百怪的安装方式,导致流量计在测量准确的道路上走的越来越远。


为什么电磁流量计测量对

安装要求这么严格呢?

一.电磁流量计测量原理主要是根据法拉第电磁感应原理,导电介质切割磁感线产生感应电动势,通过管道中心轴线安装的两个测量电极来采集信号。

 这样一说大家应该就能对第一个案例有一些分析了。测量的水可能都没有漫过测量电极,完全感应不到信号,流量计自然显示下限报警甚至空管报警了。



电磁流量计测量

水要满管!要满管!要满管!

哪种情况下水能保证满管呢?

图片关键词

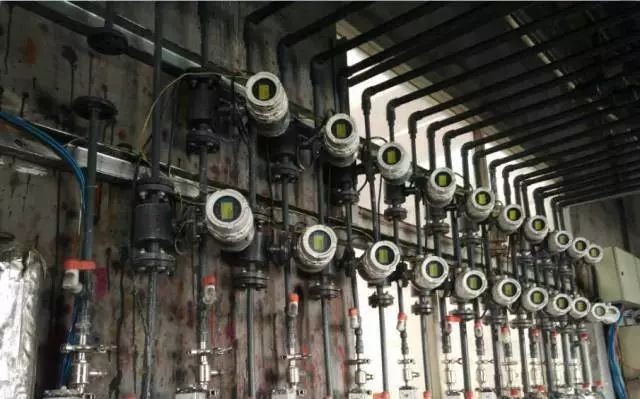

竖直管道,水自下而上,肯定是满管的啦,当然水平管道也是有安装方法的哦.

这样管道的流量只要在所选的量程范围内,流量肯定准确稳定。


二.管道中通过流量计的流体,流速要均匀稳定。为什么呢,我们测量流量,实际就是测量流速和管道横截面积的乘积值。 那流速不稳定,流量自然会跳动的。



分析第二个案例,泵出来附近就是流量计了,先排除大功率仪器对产品信号的干扰,流速肯定是不稳定的,所以我们常规的选择是把流量计安装位置尽量远一点。当然,还需要一个最重要的东西,足够长的直管段!!!



直管段的作用是什么呢,大家想想长江黄河,越到笔直的下游段,水越平缓。再想想壶口瀑布.............



所以直管段的作用是平缓流体流速,让其能均匀稳定的通过流量计。那么继续跟我念,直管段,前十后五,前十后五。(指流量计上游方向要有10倍的直管段,下游要有5倍的直管段)



最后在跟大家分享一些正确的安装口诀:

前十后五要牢记

阀前泵后故障低

选型根据流量来

省心省力效率高
