HART协议和RS485协议的区别

2020-05-27 10:31:53 凯崎 242

凯崎科技(大连)有限公司成立于2016年中韩合资企业。从事自动化设备、仪器仪表、传感器的技术研发、生产、加工、销售、安装、维修及其软件开发。公司拥有雄厚的技术力量、先进的生产设备、完善的检测仪器及配套设施。经过多年的发展和科学管理,公司各系列产品性能已达到国际先进水平。与国内外很多企业都有长期的互动合作。主营业务包括:流量仪表:电磁流量计(热量计)、超声波流量计(热量计)、超声波水表、涡轮流量计、涡街流量计孔板流量计、科里奥利流量计、热式质量流量计、金属管流量计、转子流量计、旋进漩涡流量计、明渠流量计等。压力仪表:压力变送器、差压变送器、压力表、压力开关料位仪表:超声波液位计、雷达物(液)位计、磁翻板液位计、投入式静压液位计、单/双法兰液位计、浮球液位计/开关、电极液位开关、音叉开关、磁致伸缩液位计、射频导纳液位计/开关等温度仪表:热电阻、热电偶、温度变送器/开关等分析仪表:PH/ORP计、浊度计、电导率、污泥浓度计、污泥洁面仪等工程项目:PLC/DCS等相关自动化工程项目便携式检测仪包括:测厚仪、测振仪、温湿度计、酸碱度控制器、探伤仪、等。广泛应用于石油,化工,机械,电力,冶金,市政,水利,农业灌溉,环保,供暖,供热,锅炉,换热站,军工,水泵等行业。

1、概念不同

HART协议是采用基于Bell202标准的FSK频移键控信号,在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯;而RS-485协议,典型的串行通讯标准是RS232和RS485,它们定义了电压,阻抗等,但不对软件协议给予定义。

2、通信方式不同

HART通信采用的是半双工的通信方式,其特点是在现有模拟信号传输线上实现数字信号通信,属于模拟系统向数字系统转变过程中过渡性产品,因而在当前的过渡时期具有较强的市场竞争能力,得到了较快发展;

RS-485的电气特性:逻辑“1”以两线间的电压差为+(2—6)V表示;逻辑“0”以两线间的电压差为-(2—6)V表示。接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL 电路连接。

3、规范不同

HART通信以贝尔202标准为基础,采用频移键控(FSK),以1200bps的速率通信。代表0和1位值的信号频率分别为2200和1200Hz。该低电平信号叠加在4到20mA的模拟测量信号之上,不会对模拟信号造成任何干扰;

而. RS-485接口的最大传输距离标准值为4000英尺,实际上可达 3000米,另外RS-232-C接口在总线上只允许连接1个收发器,即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。

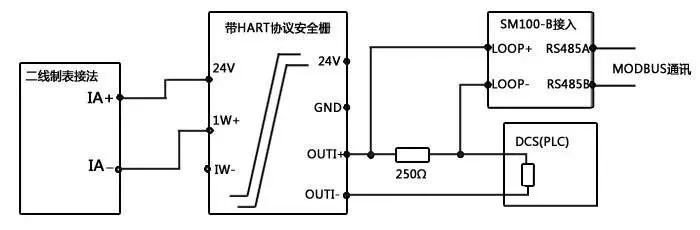

图片关键词

资料:

HART协议应用层定义了协议所支持的命令、响应、数据类型和状态报告。在应用层,协议的公共命令分为四大类:

通用命令,提供在所有现场设备都必须实现的功能

常用命令,提供很多设备所共有的功能,但并不是所有的现场设备都具有的功能设备

特定命令,提供某特定现场设备所特有的功能,由设备制造商所指定设备

系列命令,为特定测量类型的仪器提供一套标准化的功能,允许无需使用设备特定指令便能进行完全的通用性访问。

RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口,RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。

RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB-9(孔),与键盘连接的键盘接口RS485采用DB-9。
